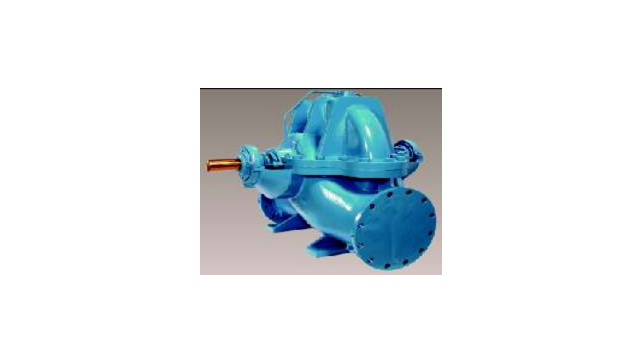

Bombas Centrífugas Horizontais
Bipartidas AE


Vazão: máx. 1.750 m3/h
Altura manométrica: máx. 205 m
Temperatura do líquido: máx. 80ºC

As bombas AE são utilizadas nos mercados de saneamento básico, irrigação, indústrias químicas, petroquímicas, papel e celulose, siderurgia, mineração, açúcar e álcool, indústria em geral, nas seguintes aplicações: abastecimento e captação de água, drenagens, torres de resfriamento, alimentação de caldeiras, etc.

Destacam-se ainda pela sua aplicação em instalações de combate a incêndio, enquadrando-se nas normas NFPA 20. Geral A bomba é do tipo monoestágio, dupla sucção, corpo bipartido horizontal (divisão horizontal no plano axial). As conexões de sucção e recalque estão localizadas em lados opostos no corpo inferior, permitindo a remoção do conjunto girante (eixo, buchas e rotor) sem afetar as conexões da tubulação. Rotor e buchas do eixo são em bronze e a carcaça em ferro fundido.

    Vantagens
  • Construção robusta
  • Alto rendimento
  • Menor consumo de potência
  • Fácil manutenção

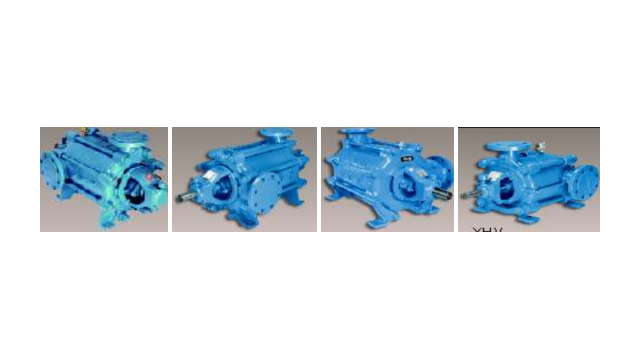

Bombas Centrífugas Multiestágio XH


As bombas centrífugas multiestágio séries XHU e XHV produzem as mesmas vazões das séries HU e HV, porém atingem maiores pressões, podendo ser montadas com até 8 estágios (XHU) e 6 estágios (XHV).

    São amplamente utilizadas em:
  • Indústrias
  • Alimentação de caldeiras
  • Combate a incêndio
  • Construção civil
  • Sistemas de irrigação
  • Abastecimento de água
  • Circulação de água quente ou fria
  • Recalques elevados

As bombas séries XHE, XHF, HG, de grande porte, atingem 3 vazões de até 350 m3/h e pressões de até 300 mca. Vedação no eixo assegurada por gaxeta, ou opcionalmente, selo mecânico, buchas de bronze e/ou ferro fundido cinzento.

Características Gerais A carcaça da bomba é composta de corpos de sucção e recalque e de vários estágios fixados por meio de tirantes.

Os rotores são do tipo fechado de fluxo radial equilibrados estática e dinamicamente.

As bombas séries XHU, XHV, XHE, XHF e HG possuem Mancais próprios com eixo bi-apoiados. De construção robusta, com eixo bi-apoiado em rolamentos reforçados, seu acoplamento ao motor é feito somente por luva elástica ou polias.

Dados Técnicos
Vazão: máx. 380 m3/h Altura manométrica: máx. 370 m Temperatura do líquido: máx. 80ºC Cobertura hidráulica Altura manométrica total - mca. 400 350 300 250 200 180 160 140 120 100 80 60 50 40 30 20 15 1 2 3 4 5 6 7 8910 15 20 30 40 5060 80 100 150 200 300 400 XHV 3500 rpm XHE 1750 rpm XHU 3500 rpm XHF 1750 rpm HG 1750 rpm Vazão em metros cúbicos por hora (m3/h)

  • Construção robusta
  • Ampla faixa de vazão e pressão
  • Menor consumo de potência
  • Baixo custo de manutenção

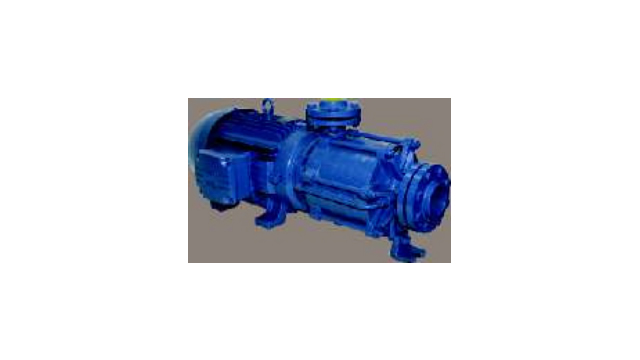

Bombas Centrífugas Multiestagio HV


As bombas centrífugas multiestágio apresentam rendimentos elevados e foram concebidas para serviço contínuo e pesado.

    Estas bombas são amplamente utilizadas em:
  • Instalações de irrigação
  • Alimentação de caldeiras
  • Abastecimento de água
  • Combate a incêndio
  • Circulação de água fria ou quente
  • Construção civil
  • Recalques elevados etc

Características Gerais
As bombas modelos MF-25 são disponíveis até 4 estágios, permitindo 15 opções de montagem, com potências de 12,5 a 40 cv. Atingem pressões até 240 mca. com vazão 3 de 40 m3/h. A vedação no eixo é assegurada por selo mecânico, sendo a temperatura máximo do líquido 80ºC.

    Vantagens
  • Menor consumo de potência, maior economia de energia.
  • Construção compacta em montagem monobloco.
  • Ampla faixa de pressão (de 60 até 220 mca.), atendendo assim inúmeras aplicações.
  • Baixo custo de manutenção.

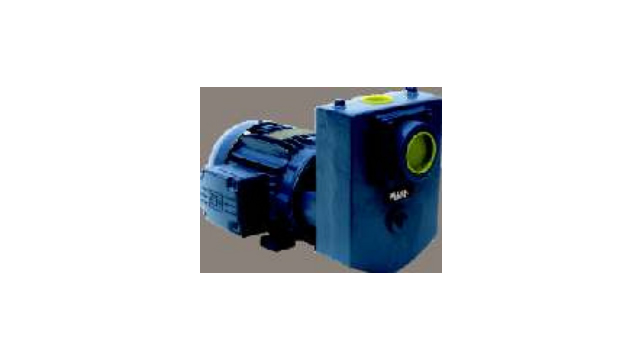

Bombas Centrífugas Autoescorvantes K


As bombas centrífugas autoescorvantes monoestágio são de grande versatilidade, auto-escorva rápida podendo ser acoplada a motores elétricos, gasolina ou diesel, bem como a mancais de rolamentos reforçados.

Usadas em serviço contínuo e em aplicações diversas.

    Características Gerais:
  • Vazão até 20 m3/h • Pressão até 35 mca.
  • Sucção até 7 metros
  • Temperatura máxima do líquido 80ºC

Características Técnicas
A válvula de retenção localizada na sucção das bombas modelos AR-6 a AR-15 mantém o corpo sempre cheio d’água, permitindo uma escorva rápida.

As peças, sujeitas a desgaste, são facilmente substituíveis, tornando a manutenção extremamente simples e rápida.

Os rotores são do tipo semiaberto, permitindo a passagem de sólidos em suspensão; seu desgaste é facilmente compensado por um simples ajuste.

    Vantagens
  • Construção compacta em montagem monobloco
  • Menor vulnerabilidade na manutenção do motor elétrico
  • Maior robustez, fator muito importante na sua aplicação típica.
  • Baixo custo de manutenção

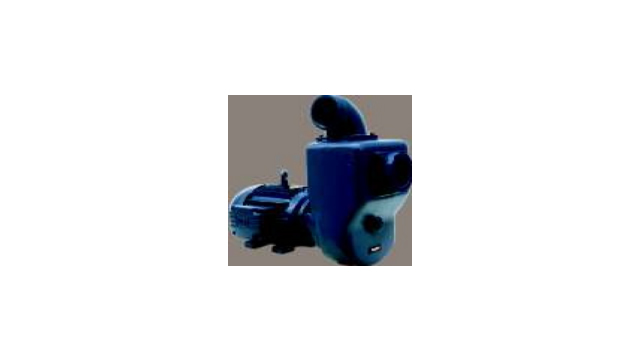

Bombas Centrífugas Autoescorvantes L


As bombas centrífugas autoescorvantes monoestágio são de grande versatilidade, auto-escorva rápida podendo ser acoplada a motores elétricos, gasolina ou diesel, bem como a mancais de rolamentos reforçados.

Usadas em serviço contínuo e em aplicações diversas.

    Características Gerais:
  • Vazão até 81 m3/h
  • Pressão até 61 mca
  • Sucção até 7 metros
  • Temperatura máxima do líquido 80ºC

Características Técnicas
A válvula de retenção localizada na sucção das bombas modelos AR-27 a AR-53, mantêm o corpo sempre cheio d’água, permitindo uma escorva rápida.

As peças, sujeitas a desgaste, são facilmente substituíveis, tornando a manutenção extremamente simples e rápida.

Os rotores são do tipo semiaberto, permitindo a passagem de sólidos em suspensão; seu desgaste pode ser compensado por um ajuste.

    Vantagens
  • Construção compacta em montagem monobloco
  • Menor vulnerabilidade na manutenção do motor elétrico
  • Maior robustez, fator muito importante na sua aplicação típica.
  • Baixo custo de manutenção
